Многополюсные соединения в электрощитах
Упорядочивайте 2-, 3- и 4-полюсные соединения в совместимых распределительных щитах и щитах управления.
WB2 / WB3 / WB4 Series · Wiring Bridges
Соединительная перемычка WB2:3:4
Соединительные перемычки для упорядоченного многополюсного подключения в совместимых электрических щитах и распределительных сборках.
WB2 / WB3 / WB4Опубликованный ассортимент
2-полюсная / 3-полюсная / 4-полюснаяВарианты по количеству полюсов
10 mm² / 16 mm²Сечения проводника
Стандартное обозначение — чёрный цвет; суффикс B — синий цветЦветовая маркировка
01 / ОБЗОР ПРОДУКТАСемейства WB2, WB3 и WB4 включают 2-, 3- и 4-полюсные соединительные перемычки сечением 10 и 16 mm². Для позиций сечением 10 mm² указана длина 125 mm, а для позиций сечением 16 mm² — 140 mm; стандартные исполнения имеют чёрный цвет, а обозначения с суффиксом B — синий.
02 / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Опубликованные данные для заказа WB2–WB4
Перед оформлением заказа или повторной сборкой электрощита используйте таблицу, чтобы сверить количество полюсов, сечение проводника, длину и цветовое обозначение.
Характеристики соединительных перемычек
Опубликованный ассортиментWB2 / WB3 / WB4
Варианты по количеству полюсов2-полюсная / 3-полюсная / 4-полюсная
Сечения проводника10 mm² / 16 mm²
Цветовая маркировкаСтандартное обозначение — чёрный цвет; суффикс B — синий цвет
WB2-10 · 2-полюснаяАртикул: WB2-10 · 10 mm² · 125 mm · WB2-10 (чёрная) / WB2-10B (синяя)
WB2-16 · 2-полюснаяАртикул: WB2-16 · 16 mm² · 140 mm · WB2-16 (чёрная) / WB2-16B (синяя)
WB3-10 · 3-полюснаяАртикул: WB3-10 · 10 mm² · 125 mm · WB3-10 (чёрная) / WB3-10B (синяя)
WB3-16 · 3-полюснаяАртикул: WB3-16 · 16 mm² · 140 mm · WB3-16 (чёрная) / WB3-16B (синяя)
WB4-10 · 4-полюснаяАртикул: WB4-10 · 10 mm² · 125 mm · WB4-10 (чёрная) / WB4-10B (синяя)
WB4-16 · 4-полюснаяАртикул: WB4-16 · 16 mm² · 140 mm · WB4-16 (чёрная) / WB4-16B (синяя)

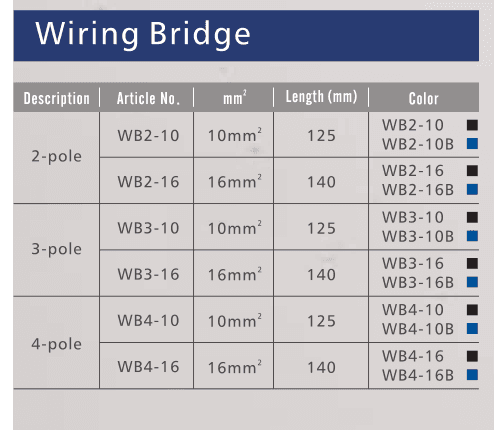

Опубликованная справочная таблица WB2–WB4
Выберите требуемое количество полюсов
Выберите количество полюсов, затем сверьте с опубликованной таблицей сечение проводника, длину и цветовое обозначение.
04 / ОБЛАСТИ ПРИМЕНЕНИЯ
Области применения соединительных перемычек WB
02
Повторная сборка
Для единообразной сборки электрощитов используйте обозначение WB2, WB3 или WB4 вместе с сечением проводника и длиной.
03
Цветовая идентификация проводки
Если требуется цветовая идентификация, выберите стандартное исполнение чёрного цвета или синее исполнение с суффиксом B.
05 / РЕСУРСЫ
Документация и поддержка по соединительным перемычкам WB
Для первоначального выбора используйте опубликованную справочную таблицу, затем в запросе к KASEEY подтвердите совместимость и упаковку.
Какие исполнения по количеству полюсов доступны?
В представленную линейку входят 2-полюсная соединительная перемычка WB2, 3-полюсная WB3 и 4-полюсная WB4.
Как обозначаются цветовые варианты?
Стандартное исполнение модели — чёрное; суффикс B обозначает синее исполнение, например WB2-10B.
