Panel multipolar conexiones
Organiza conexiones de 2, 3 y 4 polos en tableros de distribución y paneles de control compatibles.
WB2 / WB3 / WB4 Series · Wiring Bridges
Puente de cableado WB2:3:4
Puentes de cableado para conexiones multipolares organizadas en paneles eléctricos y conjuntos de distribución compatibles.
WB2 / WB3 / WB4Rango publicado
2 polos / 3 polos / 4 polosOpciones de polos
10 mm² / 16 mm²Tamaños de conductores
Referencia estándar negro; Sufijo B azulConvención de color
01 / VISTA DEL PRODUCTOLas familias WB2, WB3 y WB4 cubren 2 polos, Puentes de cableado de 3 y 4 polos en formato 10 y 16 mm². Las longitudes publicadas son 125 mm para las filas 10 mm² y 140 mm para las filas 16 mm², con referencias estándar en negro y sufijo B azul.
02 / DATOS TÉCNICOS
Referencias de pedidos publicados WB2–WB4
Use la tabla para hacer coincidir el número de polos, el tamaño del conductor, la longitud y la referencia de color antes de preparar un pedido o repetir la construcción del panel.
Especificaciones del puente de cableado
Rango publicadoWB2 / WB3 / WB4
Opciones de polos2 polos / 3 polos / 4 polos
Tamaños de conductores10 mm² / 16 mm²
Convención de colorReferencia estándar negro; Sufijo B azul
WB2-10 · 2 polosN.º de artículo: WB2-10 · 10 mm² · 125 mm · WB2-10 (negro) / WB2-10B (azul)
WB2-16 · 2 polosN.º de artículo: WB2-16 · 16 mm² · 140 mm · WB2-16 (negro) / WB2-16B (azul)
WB3-10 · 3 polosN.º de artículo: WB3-10 · 10 mm² · 125 mm · WB3-10 (negro) / WB3-10B (azul)
WB3-16 · 3 polosN.º de artículo: WB3-16 · 16 mm² · 140 mm · WB3-16 (negro) / WB3-16B (azul)
WB4-10 · 4 polosN.º de artículo: WB4-10 · 10 mm² · 125 mm · WB4-10 (negro) / WB4-10B (azul)
WB4-16 · 4 polosN.º de artículo: WB4-16 · 16 mm² · 140 mm · WB4-16 (negro) / WB4-16B (azul)

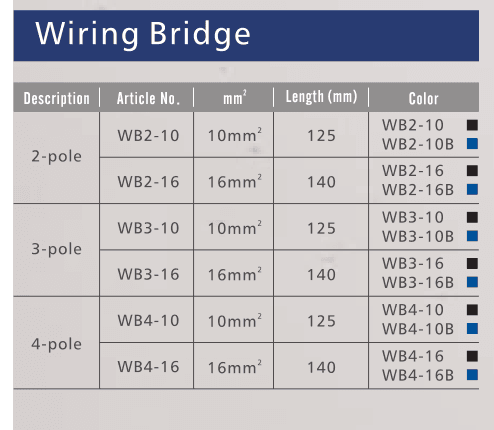

Tabla de referencia publicada WB2–WB4
Seleccione el formato de polo requerido
Elija el número de polos y luego confirme el tamaño del conductor. referencia de longitud y color en la tabla publicada.
04 / APLICACIONES
Dónde se utilizan puentes de cableado WB
02
Repita el trabajo de ensamblaje
Utilice la referencia WB2, WB3 o WB4 con el tamaño y longitud del conductor para construcciones de paneles consistentes.
03
Cableado codificado por colores
Seleccione la referencia negra estándar o la referencia azul con sufijo B cuando se requiera identificación de color.
05 / RECURSOS
Documentos y soporte del puente de cableado WB
Utilice la tabla de referencia publicada para la selección inicial, luego confirme la compatibilidad y el empaque con su consulta a KASEEY.
¿Qué formatos de polos están disponibles?
La gama publicada incluye puentes de cableado WB2 de 2 polos, WB3 de 3 polos y WB4 de 4 polos.
¿Cómo se muestran las referencias de color?
La referencia del modelo estándar es el negro; agregar el sufijo B identifica la referencia azul, por ejemplo WB2-10B.
