Distribución de neutro y tierra
Cree puntos de conexión multidireccionales organizados en conjuntos de terminales y distribución de paneles.
T15 Series · Brass Bars · T15A / T15B
Barras de latón T15A / T15B
Barras de latón T15A y T15B para distribución organizada de tierra y neutro, conjuntos de terminales y construcciones repetidas de gabinetes eléctricos.
Barras de latón T15A/T15BSerie
T15A (+1) y T15B (+2)Opciones de patrón
6 × 9 y 8 × 12Perfiles publicados
4–24 víasRango de vías
01 / VISTA DEL PRODUCTOLa gama T15 combina patrones de barras de latón T15A (+1) y T15B (+2). Las referencias publicadas cubren de 4 a 24 vías en perfiles de 6 × 9 y 8 × 12, con diámetros 5.2 mm o 6.0 mm. Seleccione el número de artículo que coincida con el patrón de barra, el perfil y el número de vías que se muestran en las referencias proporcionadas.
02 / DATOS TÉCNICOS
Modelos publicados T15A / T15B
Elija un número de artículo publicado para comparar el número de vías, el perfil y el diámetro. El sufijo del artículo identifica el patrón T15A (+1) o T15B (+2).
Product foundation
SerieBarras de latón T15A/T15B
Opciones de patrónT15A (+1) y T15B (+2)
Perfiles publicados6 × 9 y 8 × 12
Rango de vías4–24 vías
Opciones de diámetro5.2 mm y 6.0 mm

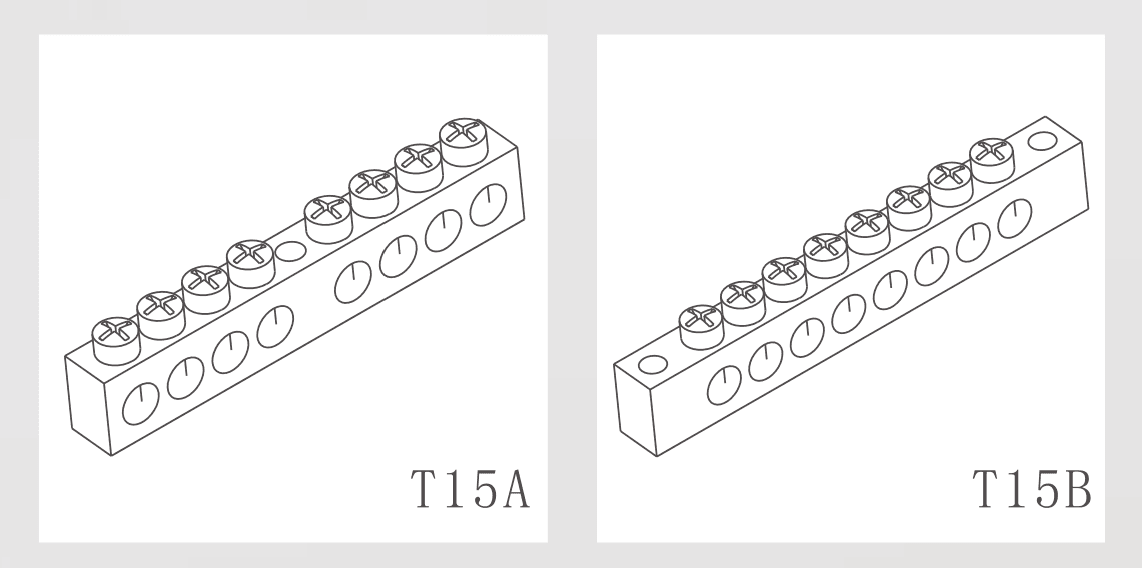

Dibujo de dimensiones T15A / T15B
SELECCIONAR POR VÍAS
Modelos y dimensiones publicados
Elija vías para seleccionar el modelo de pedido y la fila dimensional publicados.
Modelo de pedido activoT15A-0609/4+14 vías vías
Vías42 modelos publicados
MATRIZ DE MODELOS
Matriz de modelos publicados
Seleccione una fila para preparar una consulta sobre ese modelo de pedido.
| Selección de pedido | Datos publicados | ||||
|---|---|---|---|---|---|
| Seleccionar | Modelo de pedido | Vías | Espec. | Ø Diámetro | ØDiámetro |
| 4 vías | 6 × 9 | 5.2 | — | ||
| 6 vías | 6 × 9 | 5.2 | — | ||
| 8 vías | 6 × 9 | 5.2 | — | ||
| 10 vías | 6 × 9 | 5.2 | — | ||
| 12 vías | 6 × 9 | 5.2 | — | ||
| 14 vías | 6 × 9 | 5.2 | — | ||
| 16 vías | 6 × 9 | 5.2 | — | ||
| 18 vías | 6 × 9 | 5.2 | — | ||
| 20 vías | 6 × 9 | 5.2 | — | ||
| 22 vías | 6 × 9 | 5.2 | — | ||
| 24 vías | 6 × 9 | 5.2 | — | ||
| 4 vías | 8 × 12 | 6.0 | — | ||
| 6 vías | 8 × 12 | 6.0 | — | ||
| 8 vías | 8 × 12 | 6.0 | — | ||
| 10 vías | 8×12 | — | 6.0 | ||
| 12 vías | 8 × 12 | 6.0 | — | ||
| 16 vías | 8 × 12 | 6.0 | — | ||
| 18 vías | 8 × 12 | 6.0 | — | ||
| 20 vías | 8 × 12 | 6.0 | — | ||
| 22 vías | 8 × 12 | 6.0 | — | ||
| 24 vías | 8 × 12 | 6.0 | — | ||
| 4 vías | 6 × 9 | 5.2 | — | ||
| 6 vías | 6 × 9 | 5.2 | — | ||
| 8 vías | 6 × 9 | 5.2 | — | ||
| 10 vías | 6 × 9 | 5.2 | — | ||
| 12 vías | 6 × 9 | 5.2 | — | ||
| 14 vías | 6 × 9 | 5.2 | — | ||
| 16 vías | 6 × 9 | 5.2 | — | ||
| 18 vías | 6 × 9 | 5.2 | — | ||
| 20 vías | 6 × 9 | 5.2 | — | ||
| 22 vías | 6 × 9 | 5.2 | — | ||
| 24 vías | 6 × 9 | 5.2 | — | ||
| 4 vías | 8 × 12 | 6.0 | — | ||
| 6 vías | 8 × 12 | 6.0 | — | ||
| 8 vías | 8 × 12 | 6.0 | — | ||
| 10 vías | 8×12 | — | 6.0 | ||
| 12 vías | 8 × 12 | 6.0 | — | ||
| 16 vías | 8 × 12 | 6.0 | — | ||
| 18 vías | 8 × 12 | 6.0 | — | ||
| 20 vías | 8 × 12 | 6.0 | — | ||
| 22 vías | 8 × 12 | 6.0 | — | ||
| 24 vías | 8 × 12 | 6.0 | — | ||
Las dimensiones publicadas se muestran en milímetros salvo que se indique otra unidad. Incluya en su consulta la aplicación, cantidad y requisitos de instalación.
Solicite oferta para el tamaño Brass Bars T15A / T15B seleccionado.
Seleccione arriba vías y envíe el modelo de pedido elegido junto con la cantidad y los datos de la aplicación.
VÍAS PUBLICADO
4vías
MODELO DE PEDIDOT15A-0609/4+1Listo para consulta
Vías4
Espec.6 × 9
Ø Diámetro5.2mm
04 / APLICACIONES
Dónde están las barras de latón T15 usado
02
Ensamblajes con patrones coincidentes
Elija la disposición T15A (+1) o T15B (+2) y el perfil correspondiente para el diseño de instalación.
03
Repetición de construcciones OEM
Utilice el número de artículo, el perfil, el número de vías y el diámetro para mantener constante el suministro repetido de paneles.
05 / RECURSOS
Documentos y soporte de la barra de latón T15
Utilice la matriz del modelo publicado y el dibujo de dimensiones para la selección inicial, luego confirme los requisitos del conductor, marcado, color y empaque con KASEEY.
¿Cuál es la diferencia entre T15A y T15B?
Las referencias T15A usan el patrón de artículo +1 y las referencias T15B usan el patrón de artículo +2 que se muestra en los dibujos del producto suministrado.
¿Qué perfiles y diámetros están publicados?
Las referencias suministradas enumeran 6 × 9 con un diámetro 5.2 mm y 8 × 12 con un diámetro 6.0 mm.
¿Cómo se debe seleccionar el número de artículo?
Seleccione el patrón, el perfil y el número de vías requeridos para el panel, luego confirme el número de artículo correspondiente y de diámetro.
