Продукция›Шины›Вилочные четырёхфазные шины (M6)

F-4L Series · M6 · 4 Phase

Вилочные четырёхфазные шины (M6)

Вилочные четырёхфазные медные шины для подключения совместимого модульного защитного оборудования к общей линии питания в распределительных щитах и щитах управления.

Вилочный тип, M6Тип соединения

4 фазыКонфигурация фаз

17.8 ммШаг между устройствами (B)

8–25 mm²Диапазон поперечного сечения

Технические характеристики

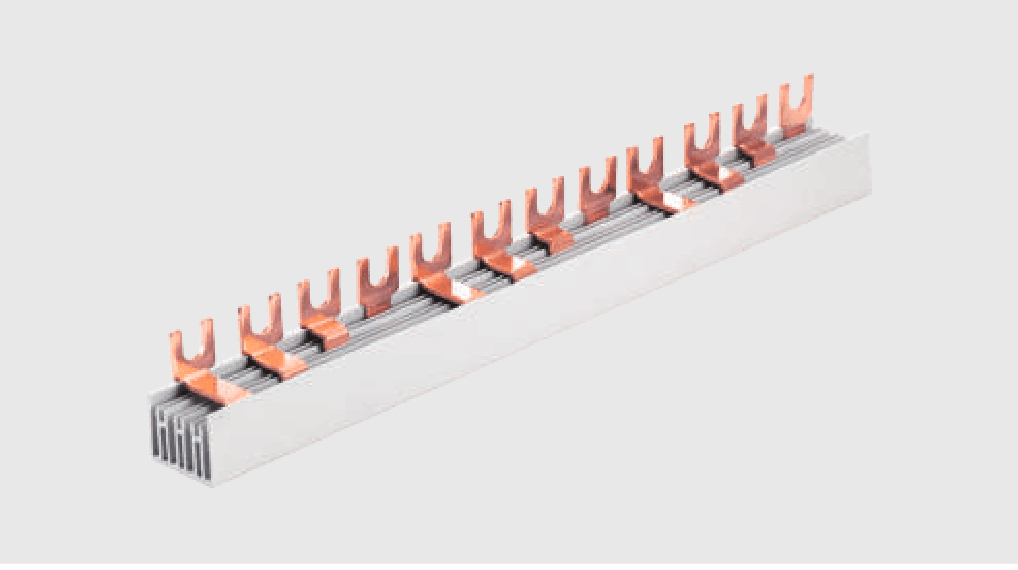

Внешний вид вилочной 4-фазной гребенчатой шины KASEEY F-4L M6

01 / ОБЗОР ПРОДУКТА

В серии F-4L применяется шаг устройств 17.8 mm и вилочные контакты шириной 12 mm и длиной 12 mm. Опубликованные конфигурации имеют длину 210 и 1016 mm, рассчитаны на 12–56 модулей и в стандартных вариантах предусматривают поперечное сечение проводника от 8 до 16 mm². Также доступен вариант 25 mm² / 1000 mm со справочным током 100 A. На чертеже показана повторяющаяся последовательность вилочных контактов L1, L2, L3 и N для четырёхфазного распределения.

02 / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Опубликованные модели и размеры F-4L

Выберите требуемое поперечное сечение проводника, готовую длину и количество модулей. Размеры B, C, D и F соответствуют опубликованному чертежу; все значения размеров указаны в миллиметрах.

Основные характеристики изделия

Тип соединенияВилочный тип, M6

Конфигурация фаз4 фазы

Шаг между устройствами (B)17.8 мм

Диапазон поперечного сечения8–25 mm²

Ширина вилочного контакта (C)12 мм

Длина вилочного контакта (D)12 мм

Представленные значения длины (F)210 / 1000 / 1016 mm

Представленное количество модулей (E)12 / 54 / 56 модулей

Диапазон справочного тока (G)50–100 A

Размерный чертёж F-4L

Размерный чертёж вилочной четырёхфазной шины KASEEY F-4L M6 с указанием размеров B, C, D и F

ВЫБОР ПО ПАРАМЕТРУ: СЕЧЕНИЕ ПРОВОДНИКА

Опубликованные модели и размеры

Выберите значение параметра «Сечение проводника», чтобы определить модель для заказа и соответствующую строку размеров.

Выбранная модель для заказаF-4L-210/88 mm² · сечение проводника

Сечение проводника9 опубликованных моделей

МАТРИЦА МОДЕЛЕЙ

Матрица опубликованных моделей

Выберите строку, чтобы подготовить запрос по этой модели для заказа.

Выбор для заказа			Опубликованные данные
Выбрать	Модель для заказа	Сечение проводника	Артикул	A Поперечное сечение	B Расстояние	C Ширина вилочного контакта	D Длина вилочного контакта	E Модули	F Длина	G Справочный ток
		8 mm²	KF041208	8	17.8	12	12	12	210	50 A
		10 mm²	KF041210	10	17.8	12	12	12	210	63 A
		13 mm²	KF041213	13	17.8	12	12	12	210	70 A
		16 mm²	KF041216	16	17.8	12	12	12	210	80 A
		8 mm²	KF045608	8	17.8	12	12	56	1016	50 A
		10 mm²	KF045610	10	17.8	12	12	56	1016	63 A
		13 mm²	KF045613	13	17.8	12	12	56	1016	70 A
		16 mm²	KF045616	16	17.8	12	12	56	1016	80 A
		25 mm²	KF045425	25	17.8	12	12	54	1000	100 A

Опубликованные размеры указаны в миллиметрах, если не обозначена другая единица. Укажите в запросе область применения, количество и требования к монтажу.

03 / ВЫБОР ПРОДУКЦИИ

Запросите коммерческое предложение на выбранный типоразмер Вилочные четырёхфазные шины (M6).

Выберите выше требуемое значение параметра «Сечение проводника», затем отправьте выбранную модель для заказа, указав количество и данные о применении.

ОПУБЛИКОВАННОЕ ЗНАЧЕНИЕ: СЕЧЕНИЕ ПРОВОДНИКА

8mm²

МОДЕЛЬ ДЛЯ ЗАКАЗАF-4L-210/8Готово к отправке запроса

Опубликованные размерыmm

АртикулKF041208

A Поперечное сечение8mm²

B Расстояние17.8mm

C Ширина вилочного контакта12mm

D Длина вилочного контакта12mm

E Модули12

F Длина210mm

G Справочный ток50 A

Изменить типоразмер в таблице

04 / ОБЛАСТИ ПРИМЕНЕНИЯ

Области применения шин F-4L

Четырёхфазные распределительные щиты

Подключение совместимого четырёхфазного модульного защитного оборудования и нейтральных цепей к общей линии питания.

Щиты управления

Упорядоченное многофазное распределение питания, для которого требуются шаг 17.8 mm и геометрия вилочного контакта M6.

OEM-сборки электрощитов

Повторные сборки электрощитов, выбранные по артикулу, поперечному сечению, количеству модулей и готовой длине.

05 / РЕСУРСЫ

Документация и техническая поддержка по изделиям F-4L

Для предварительного выбора используйте представленную таблицу моделей и габаритный чертёж, а при направлении запроса запросите документацию с контролем версий.

Какие параметры различаются у моделей F-4L для заказа?

В зависимости от модели различаются опубликованный артикул, поперечное сечение проводника, количество модулей, общая длина и справочный ток. В представленной таблице шаг 17.8 mm и размеры вилочных контактов 12 mm остаются неизменными.

Как выбрать шину F-4L?

Сначала подтвердите геометрию клемм подключаемого устройства и требуемую последовательность L1/L2/L3/N, затем выберите поперечное сечение, длину, количество модулей и справочный ток по опубликованной матрице моделей.
