Distribuição de neutro e terra
Crie pontos de conexão multivias organizados na distribuição de painéis e montagens de terminais.
T15 Series · Brass Bars · T15A / T15B

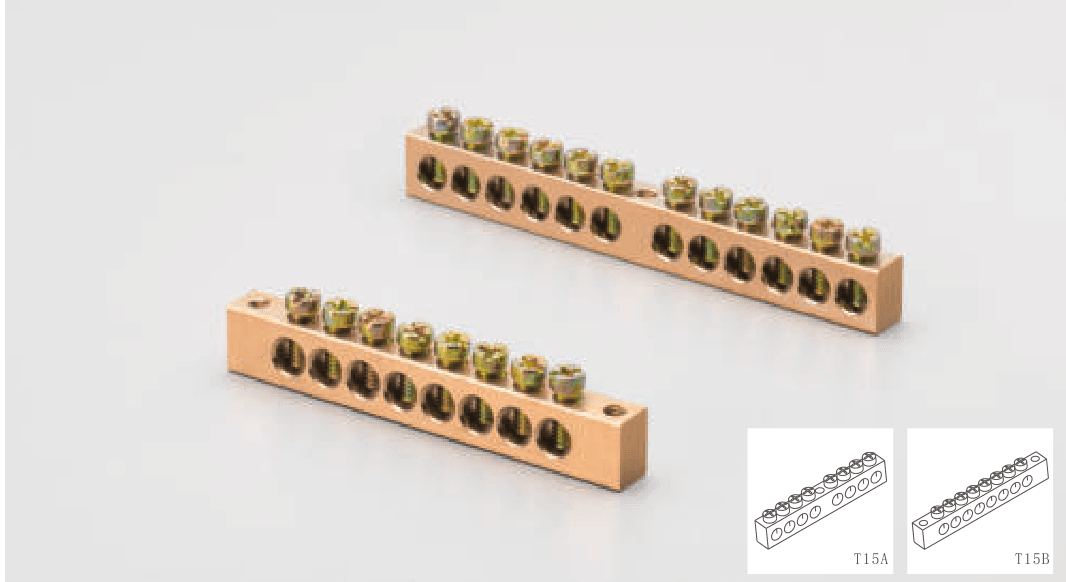

Barras de latão T15A / T15B
Barras de latão T15A e T15B para distribuição organizada de neutro e terra, montagens de terminais e construções repetidas de gabinetes elétricos.
Barras de latão T15A / T15BSérie
T15A (+1) e T15B (+2)Opções de padrão
6 × 9 e 8 × 12Perfis publicados
4–24 viasIntervalo de vias
01 / VISÃO DO PRODUTOA linha T15 combina padrões de barras de latão T15A (+1) e T15B (+2). As referências publicadas abrangem de 4 a 24 vias em perfis 6 × 9 e 8 × 12, com diâmetros 5.2 mm ou 6.0 mm. Selecione o número do artigo que corresponde ao padrão da barra, perfil e contagem de vias mostrados nas referências fornecidas.
02 / DADOS TÉCNICOS
Modelos publicados T15A / T15B
Escolha um número de artigo publicado para comparar a contagem de vias, perfil e diâmetro. O sufixo do artigo identifica o padrão T15A (+1) ou T15B (+2).
Product foundation
SérieBarras de latão T15A / T15B
Opções de padrãoT15A (+1) e T15B (+2)
Perfis publicados6 × 9 e 8 × 12
Intervalo de vias4–24 vias
Diâmetro opções5.2 mm e 6.0 mm
Encomenda modelo T15B-0609/8+2Maneiras: 8 · Especificações: 6 × 9 · Ø Diâmetro: 5,2
Encomendar modelo T15B-0812/22+2Maneiras: 22 · Especificações: 8 × 12 · Ø Diâmetro: 6,0
Encomendar modelo T15B-0812/24+2Maneiras: 24 · Especificações: 8 × 12 · Ø Diâmetro: 6,0

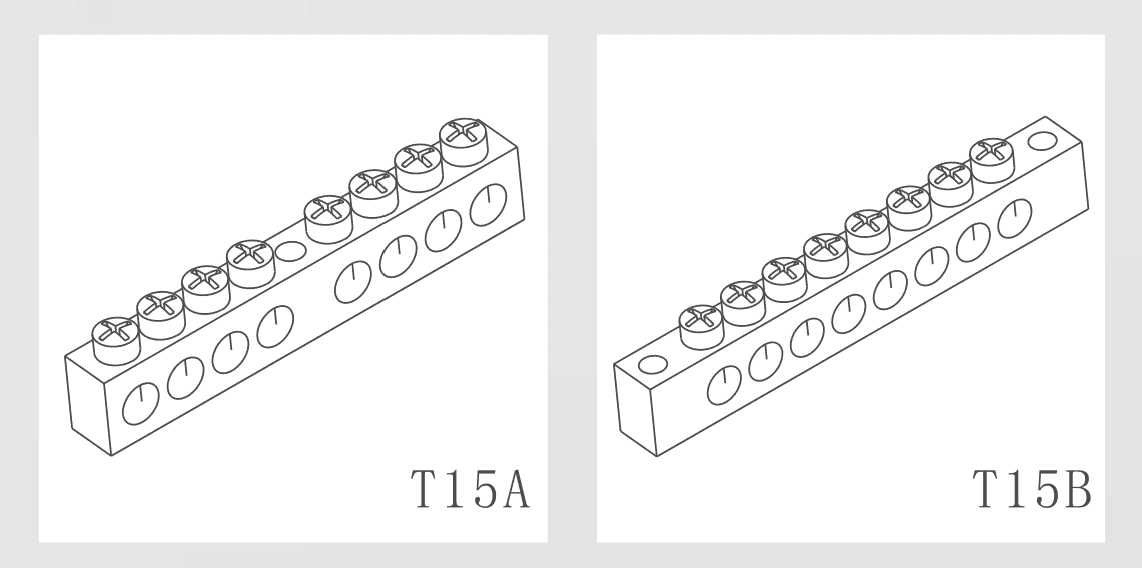

Desenho de dimensão T15A / T15B
SELECT BY CONDUCTOR
Modelos e dimensões publicados
Choose a conductor size to select its published order model and dimensional row.
Modelo de pedido ativoT15A-0609/4+115 mm² conductor size
Seção do motorista39 modelos publicados
MATRIZ DE MODELO
Matriz de modelos publicados
Selecione uma linha para preparar uma consulta nesse modelo de pedido.
| Seleção de pedido | Dados publicados | ||||
|---|---|---|---|---|---|
| Selecione | Formulário de pedido | Seção do motorista | Maneiras | Especificações | Ø Diâmetro |
| 15 mm² | 4 | 6 × 9 | 5,2 | ||
| 15 mm² | 6 | 6 × 9 | 5,2 | ||
| 15 mm² | 8 | 6 × 9 | 5,2 | ||
| 15 mm² | 10 | 6 × 9 | 5,2 | ||
| 15 mm² | 12 | 6 × 9 | 5,2 | ||
| 15 mm² | 14 | 6 × 9 | 5,2 | ||
| 15 mm² | 16 | 6 × 9 | 5.2 | ||
| 15 mm² | 18 | 6 × 9 | 5,2 | ||
| 15 mm² | 20 | 6 × 9 | 5,2 | ||
| 15 mm² | 22 | 6 × 9 | 5,2 | ||
| 15 mm² | 24 | 6 × 9 | 5,2 | ||
| 15 mm² | 4 | 8 × 12 | 6,0 | ||
| 15 mm² | 6 | 8 × 12 | 6,0 | ||
| 15 mm² | 8 | 8 × 12 | 6.0 | ||
| 15 mm² | 10 | 8 × 12 | 6.0 | ||
| 15 mm² | 12 | 8 × 12 | 6,0 | ||
| 15 mm² | 16 | 8 × 12 | 6,0 | ||
| 15 mm² | 18 | 8 × 12 | 6,0 | ||
| 15 mm² | 20 | 8 × 12 | 6,0 | ||
| 15 mm² | 22 | 8 × 12 | 6,0 | ||
| 15 mm² | 24 | 8 × 12 | 6,0 | ||
| 15 mm² | 4 | 6 × 9 | 5,2 | ||
| 15 mm² | 6 | 6 × 9 | 5,2 | ||
| 15 mm² | 10 | 6 × 9 | 5,2 | ||
| 15 mm² | 12 | 6 × 9 | 5,2 | ||
| 15 mm² | 14 | 6 × 9 | 5,2 | ||
| 15 mm² | 16 | 6 × 9 | 5.2 | ||
| 15 mm² | 18 | 6 × 9 | 5,2 | ||
| 15 mm² | 20 | 6 × 9 | 5,2 | ||
| 15 mm² | 22 | 6 × 9 | 5,2 | ||
| 15 mm² | 24 | 6 × 9 | 5,2 | ||
| 15 mm² | 4 | 8 × 12 | 6,0 | ||
| 15 mm² | 6 | 8 × 12 | 6,0 | ||
| 15 mm² | 8 | 8 × 12 | 6.0 | ||
| 15 mm² | 10 | 8 × 12 | 6.0 | ||
| 15 mm² | 12 | 8 × 12 | 6,0 | ||
| 15 mm² | 16 | 8 × 12 | 6,0 | ||
| 15 mm² | 18 | 8 × 12 | 6,0 | ||
| 15 mm² | 20 | 8 × 12 | 6,0 | ||
As dimensões publicadas são mostradas em milímetros, a menos que outra unidade seja indicada. Inclua os requisitos de aplicação, quantidade e instalação em sua consulta.
Quote the selected Brass Bars T15A / T15B size.
Select the required conductor size above, then send the chosen order model with your quantity and application details.
PUBLISHED CONDUCTOR SIZE
15mm²
FORMULÁRIO DE PEDIDOT15A-0609/4+1Pronto para consulta
Maneiras4mm
Especificações6 × 9
Ø Diâmetro5,2mm
04 / APLICAÇÕES
Onde as barras de latão T15 são usadas
02
Montagens com padrão correspondente
Escolha o arranjo T15A (+1) ou T15B (+2) e o perfil correspondente para o layout de instalação.
03
Repetir construções OEM
Use o número do artigo, o perfil, a contagem de vias e o diâmetro para manter o fornecimento repetido do painel consistente.
05 / RECURSOS
Documentos e suporte da barra de latão T15
Use a matriz do modelo publicado e o desenho dimensional para a seleção inicial e, em seguida, confirme os requisitos de condutor, marcação, cor e embalagem com KASEEY.
Qual é a diferença entre T15A e T15B?
As referências T15A usam o padrão de artigo +1 e as referências T15B usam o padrão de artigo +2 mostrado nos desenhos do produto fornecido.
Quais perfis e diâmetros são publicados?
As referências fornecidas listam 6 × 9 com diâmetro 5.2 mm e 8 × 12 com diâmetro 6.0 mm.
Como deve ser selecionado o número do artigo?
Selecione o padrão, o perfil e a contagem de caminhos necessários para o painel e, em seguida, confirme o número do artigo correspondente. e diâmetro.
