Cuadros de distribución trifásicos
Conexiones de alimentación común entre dispositivos de protección modulares de cuatro fases compatibles y disposiciones neutrales.
F-4L Series · M6 · 4 Phase
Tipo de horquilla 4 fases barras colectoras (M6)
Cuatrifásico tipo horquilla cobre barras colectoras para conexiones de alimentación común a través de dispositivos de protección modulares en tableros de distribución y paneles de control.
Tipo de horquilla, M6Tipo de conexión
4 fasesConfiguración de fases
17.8 mmPaso del dispositivo (B)
8–25 mm²Rango de sección transversal

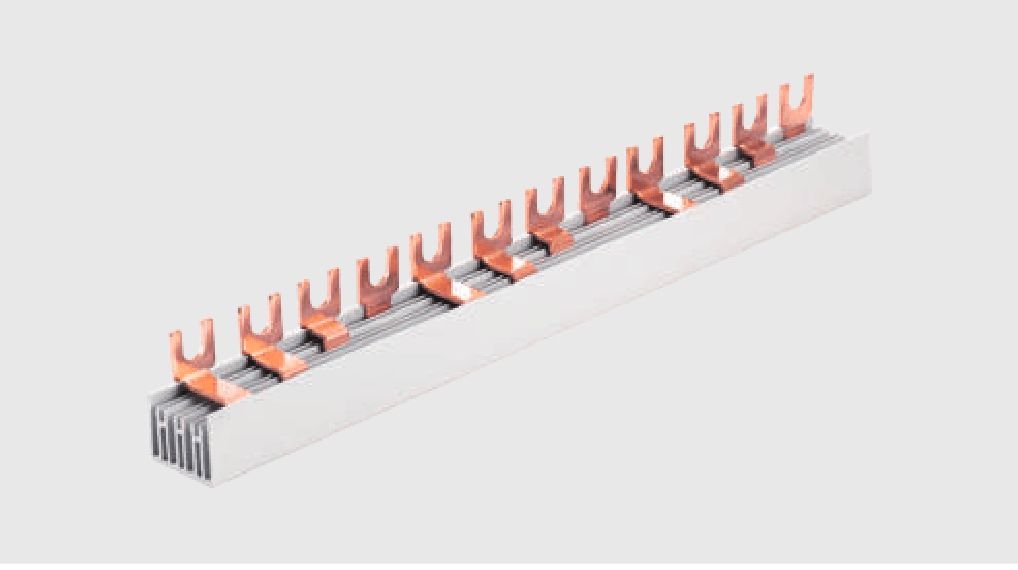

01 / VISTA DEL PRODUCTOLa serie F-4L utiliza un paso de dispositivo 17.8 mm con contactos de horquilla 12 mm de ancho y 12 mm de largo. Las configuraciones publicadas cubren longitudes de 210 y 1016 mm, de 12 a 56 módulos, secciones transversales de conductor de 8 a 16 mm² en las filas estándar, además de una opción 25 mm²/1000 mm con corriente de referencia 100 A. El dibujo identifica la secuencia repetida de horquillas L1, L2, L3 y N para distribución de cuatro fases.
02 / DATOS TÉCNICOS
Modelos y dimensiones publicados de F-4L
Elija la sección transversal del conductor, la longitud del acabado y el número de módulos requeridos. Las dimensiones B, C, D y F corresponden al dibujo publicado; todos los valores dimensionales están en milímetros.
Product foundation
Tipo de conexiónTipo de horquilla, M6
Configuración de fases4 fases
Paso del dispositivo (B)17.8 mm
Rango de sección transversal8–25 mm²
Ancho de horquilla (C)12 mm
Longitud de la horquilla (D)12 mm
Extensiones publicadas (F)210 / 1000 / 1016 mm
Recuentos de módulos publicados (E)12 / 54 / 56 módulos
Rango de corriente de referencia (G)50–100 A
Dibujo de dimensiones F-4L
SELECCIONAR POR SECCIÓN DEL CONDUCTOR
Modelos y dimensiones publicados
Elija sección del conductor para seleccionar el modelo de pedido y la fila dimensional publicados.
Modelo de pedido activoF-4L-210/88 mm² sección del conductor
Sección del conductor9 modelos publicados
MATRIZ DE MODELOS
Matriz de modelos publicados
Seleccione una fila para preparar una consulta sobre ese modelo de pedido.
| Selección de pedido | Datos publicados | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Seleccionar | Modelo de pedido | Sección del conductor | N.º de artículo | Sección transversal | Distancia B | C Ancho de la horquilla | D Longitud de la horquilla | Módulos E | F Longitud | G Corriente de referencia | A Sección transversal | E Módulos | B Distancia | C Ancho Horquilla | D Largo Horquilla | F Largo | G Corriente de Referencia | Artículo No. | Sección transversal A | Longitud F |
| 8 mm² | KF041208 | 8 | 17,8 | 12 | 12 | 12 | 210 | 50 A | — | — | — | — | — | — | — | — | — | — | ||
| 10 mm² | KF041210 | — | 17,8 | 12 | 12 | — | 210 | 63 A | 10 | 12 | — | — | — | — | — | — | — | — | ||
| 13 mm² | KF041213 | — | — | — | — | — | — | — | 13 | 12 | 17,8 | 12 | 12 | 210 | 70 A | — | — | — | ||
| 16 mm² | KF041216 | — | — | 12 | 12 | — | 210 | 80 A | 16 | 12 | 17,8 | — | — | — | — | — | — | — | ||
| 8 mm² | KF045608 | — | — | 12 | 12 | — | 1016 | 50 A | 8 | 56 | 17,8 | — | — | — | — | — | — | — | ||
| 10 mm² | — | — | — | 12 | 12 | — | 1016 | 63 A | 10 | 56 | 17,8 | — | — | — | — | KF045610 | — | — | ||
| 13 mm² | KF045613 | — | — | 12 | 12 | — | 1016 | 70 A | 13 | 56 | 17,8 | — | — | — | — | — | — | — | ||
| 16 mm² | KF045616 | — | 17,8 | 12 | 12 | 56 | — | 80 A | — | — | — | — | — | — | — | — | 16 | 1016 | ||
| 25 mm² | KF045425 | 25 | — | 12 | 12 | — | 1000 | 100 A | — | 54 | 17.8 | — | — | — | — | — | — | — | ||
Las dimensiones publicadas se muestran en milímetros salvo que se indique otra unidad. Incluya en su consulta la aplicación, cantidad y requisitos de instalación.
Solicite oferta para el tamaño Fork Type 4-Phase Busbars (M6) seleccionado.
Seleccione arriba sección del conductor y envíe el modelo de pedido elegido junto con la cantidad y los datos de la aplicación.
SECCIÓN DEL CONDUCTOR PUBLICADO
8mm²
MODELO DE PEDIDOF-4L-210/8Listo para consulta
N.º de artículoKF041208
Sección transversal8mm²
Distancia B17,8mm
C Ancho de la horquilla12mm
D Longitud de la horquilla12mm
Módulos E12
F Longitud210mm
G Corriente de referencia50 A
04 / APLICACIONES
Dónde se utilizan F-4L barras colectoras
02
Paneles de control
Distribución de energía multifásica organizada donde se requiere paso 17.8 mm y geometría de horquilla M6.
03
Ensamblajes de paneles OEM
Repita las construcciones de paneles seleccionadas por el número de artículo, sección transversal, número de módulos y longitud final.
05 / RECURSOS
Documentos y soporte de producto de F-4L
Utilice la tabla de modelos publicada y el dibujo de dimensiones para la selección inicial, luego solicite documentación controlada con su consulta.
¿Qué cambios entre los modelos de pedido de F-4L?
El número de artículo publicado, la sección transversal del conductor, el número de módulos, la longitud total y la corriente de referencia varían según el modelo. El paso del 17.8 mm y las dimensiones de la horquilla del 12 mm siguen siendo las mismas en la tabla proporcionada.
¿Cómo debo seleccionar el F-4L barra colectora?
Primero confirme la geometría del terminal del dispositivo conectado y la secuencia L1/L2/L3/N requerida, luego seleccione la sección transversal, la longitud, el número de módulos y la corriente de referencia de la matriz del modelo publicado.
